簡介

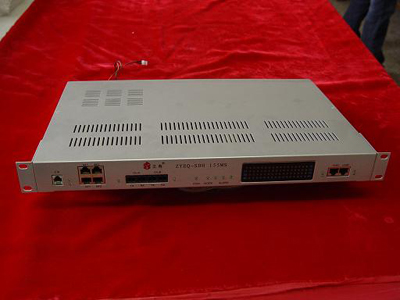

ZYEQ-SDH 155MS是一種緊湊型的SDH分插復用器(ADM)設備。本產品采用19英寸機框。系統設計為模塊化的并可按固定比例增加配置的設備。系統提供遠端配置、監視、維護和軟件下載。
系統可提供的模塊有：
● STM-1光接口單元OIU(Optical Interface Unit)光模塊。
● STM-1 可選電接口作連接微波設備的接口。
● E1映射單元(EMU)的支路模塊和擴充板：能提供最大63路E1接口。
● 兩個10M/100M自適應以太網到SDH接口。 共享SDH帶寬，從2M到100M可配置。接口具有不同的優先級。
主要特點：
●在1U(4.45cm)高的機箱內可支持4E1、8E1、16E1、21E1和63E1接口。
●提供2個10M/100M自適應以太網接口，傳輸速率可配置。
●具有2個155M標準SDH光接口。
●可提供1個155M標準SDH電接口。
●供第3方通信用的4 個RS-232透明異步通信通路。
●通過IP能同時管理多個子網。
●軟件可靠升級 － 2個快擦寫存儲器中有冗余軟件
●快速交叉連接表指派。
●經過SDH的嵌入通信通路(DCC)管理通信。
●網絡管理接口：以太網接口、本地終端和調測RS-232接口。
●可靠的子網連接保護(SNCP)，以信號失效SF (Signal Fail)為基礎的或選擇信號劣化SD (Signal Degradation)的保護開關。
●可選光接口的1+1保護。
●供維護用管理單元告警指示信號(AU AIS)、B1和B2 差錯嵌入。
●光接口和E1接口均提供本地和遠端環回測試。
●外同步輸入和輸出。
●公務電話提供DTMF、振鈴和電話號設置。
●電源：直流電壓-48V ± 20%。
